最も一般的に使用される建築材料の 1 つであるコンクリートは、その独特の複合特性により、圧縮強度などの面で大きな利点を誇ります。しかし、コンクリートは引張強度が低く、靭性が不十分なため、構造工学における幅広い用途が制限されています。従来のコンクリートは、張力や曲げが加わると亀裂が発生しやすく、急速に破壊が進行します。現代のインフラ建設では、複雑な作業条件と過酷な環境（高負荷、塩水攻撃、凍結融解サイクルなど）により、材料の性能に対する要求が高まります。
繊維鉄筋コンクリートの出現により、コンクリートの脆性を改善するための効果的なアプローチが提供されます。{0}単繊維タイプ (鋼繊維、ポリプロピレン繊維、ガラス繊維など) をコンクリートに添加すると、耐ひび割れ性、耐衝撃性、耐久性が大幅に向上します。ただし、単一繊維の強化効果には限界があることがよくあります。例えば、スチールファイバーは引張強度や耐クラック性を向上させる効果はありますが、分散性や耐薬品性に欠けています。合成繊維 (ポリプロピレン繊維など) は、分散性は良好ですが、剛性と強度が低いという欠点があります。そこで、2本以上の繊維を組み合わせて、異なる繊維の特性を最大限に活用するハイブリッド繊維技術が登場しました。
ハイブリッドファイバーの役割
ハイブリッド ファイバー テクノロジーの中核となるコンセプトは、さまざまなファイバーの相補的な特性を活用して単一ファイバー強化の限界を克服し、それによって全体的なパフォーマンスを向上させることです。{0}}たとえば、鋼繊維とポリプロピレン繊維を組み合わせると、亀裂幅を縮小しながら、コンクリートの引張強度と耐亀裂耐性を同時に向上させることができます。カーボンファイバーとバサルトファイバーの相乗効果により、高温や化学腐食に対する材料の耐性を向上させながら、構造の重量を軽減できます。さらに、最近の研究では、ナノファイバーやウィスカーなどのマイクロファイバーを導入すると、コンクリートの微細構造が大幅に改善され、全体的な性能がさらに向上することがわかりました。 -ハイブリッド繊維鉄筋コンクリート-の詳細な研究により、実際の工学におけるその応用はますます広範囲になってきています。橋やトンネルなどの重荷重構造物から海洋工学や高温施設に至るまで、ハイブリッド ファイバー コンクリートは、従来の材料では対応が困難な複雑な作業条件に対する革新的なソリューションを提供します。-
コンクリート繊維の一般的な種類:
繊維複合材料は、同じマトリックスで強化された 2 つ以上の繊維で構成される複合材料です。コストを削減するだけでなく、長所と短所を活用してハイブリッド効果を生み出します。繊維にはさまざまな種類があり、それぞれが独自の物理的および化学的特性を持っています。繊維の材質に基づいて、次のように分類できます。
スチールファイバー:コンクリートの補強に使用される最も一般的な繊維の 1 つで、高い引張強度と剛性により優れた補強特性を示します。鋼繊維は亀裂を効果的に橋渡しし、亀裂の伝播を低減し、コンクリートの引張抵抗、曲げ抵抗、衝撃抵抗を高めます。その主な作用機序は亀裂の橋渡しと破壊靱性の増加であり、コンクリート全体の靱性を効果的に向上させます。ただし、鋼繊維の分散には一定の制限があり、特に大量のコンクリートでは繊維の分布が不均一でコンクリートの性能に影響を与える可能性があります。さらに、スチールファイバーは化学腐食や湿気に対する耐性が低いため、特定の特殊な環境での用途が制限されます。
ポリプロピレン繊維:合成繊維であり、分散性、耐薬品性に優れ、コンクリートに広く使用されています。ポリプロピレン繊維は、その微細な繊維ネットワークを通じてコンクリートの耐亀裂性を効果的に向上させ、コンクリート内の微小亀裂の伝播を低減します。ポリプロピレン繊維は引張強度や剛性が低いため、単独で使用するとコンクリート全体の強度に影響を与える可能性があります。ただし、亀裂の伝播を効果的に制御し、コンクリートの耐凍害性と不透水性を大幅に向上させることができるため、低温環境や水理工学において特に効果的です。-
ガラス繊維:主にコンクリートの引張強度、耐曲げ強度、耐衝撃性を高めるために使用されます。高い強度と優れた分散性により、多くのプロジェクトに広く使用されています。スチールファイバーと比較して、グラスファイバーは耐薬品性と耐湿性に優れているため、水力工学や海洋工学などの腐食性の高い環境での使用に適しています。ただし、ガラス繊維は脆くて破損しやすいため、高い延性や耐疲労性が必要なプロジェクトへの用途は限られています。
炭素繊維:強度が非常に高く、密度が低く、耐食性に優れているため、近年コンクリート補強材として人気が高まっています。炭素繊維はコンクリートの引張強度を大幅に向上させることができます。密度が低いためコンクリートの重量が軽減され、軽量構造物での使用に適しています。カーボンファイバーは高温や化学的腐食に対して優れた耐性を示すため、高温環境や過酷な化学媒体で動作するプロジェクトに適しています。-ただし、コストが比較的高いため、大規模なアプリケーションは制限されます。-
玄武岩繊維:高温や化学的攻撃に対する優れた耐性を備えた天然繊維です。玄武岩繊維は、高温および腐食環境において鋼やガラス繊維と比較して優れた安定性を示すため、海洋工学、高温条件、化学工学において幅広い応用の可能性を秘めています。-玄武岩繊維を添加するとコンクリートの耐火性と耐食性が向上するため、塩水や酸性環境などの腐食性媒体での使用に特に適しています。しかし、玄武岩繊維の加工コストが高いため、一部の用途で広く採用することは依然として困難です。
ナノファイバーまたはウィスカー:非常に高い表面積と強度を備えた新登場の強化材。これらのマイクロファイバーをコンクリートに組み込むと、コンクリートの微細構造が改善され、圧縮強度、耐亀裂性、不浸透性がさらに向上します。たとえば、ナノ-スケールの強化材としての炭酸カルシウムウィスカーは、コンクリートの微細な細孔構造を改善しながら、コンクリートの圧縮特性を大幅に改善し、耐久性と耐凍結融解性を向上させることができます。-
コンクリート繊維の相乗メカニズム
2.1 鋼繊維の作用メカニズム
鋼繊維はコンクリートの耐亀裂性を高める上で重要な成分であり、高強度、高弾性率、優れた引張特性を誇ります。通常、鋼繊維は亀裂を架橋して亀裂の伝播を制限し、コンクリートの靭性と耐衝撃性を効果的に向上させます。コンクリートが外力を受けたとき、補強材として機能する鋼繊維は、その高い強度によって亀裂の伝播に抵抗し、張力下での急速な破壊を防ぎます。亀裂が発生すると、鋼繊維が亀裂を橋渡しして橋のように作用し、引張応力を吸収し、亀裂のさらなる成長を防ぎます。
鋼繊維の導入により、通常、コンクリートの引張強度、曲げ特性、および耐疲労性が大幅に向上します。これらは、道路、橋、トンネルなどのインフラストラクチャ プロジェクトなど、負荷変動が大きいプロジェクトで特に広く使用されています。しかし、鋼繊維を単独で使用すると、コンクリート中での分散性が悪く、耐薬品性も低くなります。スチール繊維は強酸、塩基、または高湿度によって容易に腐食され、性能の低下につながります。したがって、実際のアプリケーションでは、これらの欠点を補うために他のタイプのファイバーと組み合わせて使用されることがよくあります。
2.2 合成繊維の役割
ポリプロピレン繊維は一般的に使用されている合成繊維であり、分散性が良く、耐薬品性、耐湿性に優れているという特徴があります。ポリプロピレン繊維はコンクリートマトリックス内にマイクロファイバーネットワークを形成します。このネットワークは、ひび割れの幅を減らし、ひび割れの初期段階で応力を分散することにより、コンクリートのひび割れ耐性を大幅に向上させます。
ポリプロピレン繊維の主な作用メカニズムは亀裂の制御です。コンクリートが外力を受けたとき、ポリプロピレン繊維はコンクリート内の繊維ネットワークを増やすことによって微小亀裂の伝播速度を低減します。亀裂が発生すると、繊維が亀裂を埋めて応力を分散し、亀裂のさらなる拡大を効果的に防ぎ、コンクリートの靭性と耐衝撃性を向上させます。さらに、ポリプロピレン繊維の導入により、コンクリートの耐凍害性と不浸透性が向上します。
ハイブリッドファイバーの導入がコンクリートの性能に及ぼす影響
コンクリートへのハイブリッド繊維の応用は広く研究されており、コンクリートの機械的特性、特に圧縮、張力、曲げ強度などの基本特性を大幅に改善できることが研究で示されています。これらの改良により、コンクリートの構造性能が向上するだけでなく、過酷な作業条件下での耐荷重能力と耐久性も強化されます。{1}ハイブリッド繊維は、鋼繊維、ポリビニルアルコール繊維、ガラス繊維などの異なる種類の繊維を合理的に組み合わせることで相乗効果を発揮し、単繊維の限界を克服し、コンクリートの性能を大幅に向上させます。

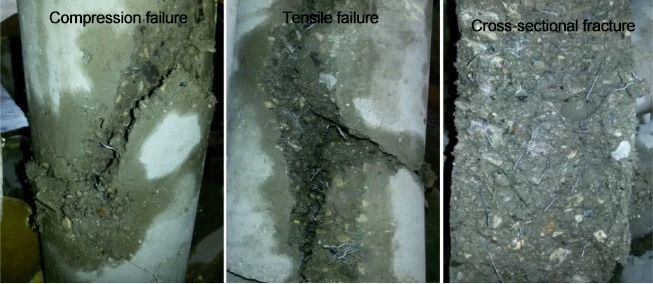

圧縮強度はコンクリートの最も重要な機械的特性の 1 つであり、コンクリート構造物の安全性と耐荷重能力に直接影響します。{0}通常、コンクリートが圧縮荷重を受けると、最初はコンクリートの弱い部分や不均一な部分から亀裂が広がります。この亀裂の伝播は、コンクリートの耐荷重能力を低下させるだけでなく、疲労破壊を促進します。-ただし、ハイブリッド繊維を追加すると、コンクリートの耐荷重挙動が効果的に変更され、圧縮強度が向上します。{5}
研究により、ハイブリッド繊維の導入によりコンクリートの圧縮強度が大幅に向上することが示されています。高強度自己固結セメント（HSSCC）に 0.5% と 1.0% の鋼繊維を添加すると、28- 日圧縮強度がそれぞれ 1% と 11% 増加しました。ポリプロピレン繊維を含む実験グループの圧縮強度は、対照グループの圧縮強度よりも低かった。 0.5% の繊維を含むハイブリッド繊維強化サンプルの鋼繊維を 0.3% および 0.4% のポリプロピレン繊維で置き換えると、ハイブリッド サンプルの圧縮強度が大幅に低下しました。
3、7、28 日間養生した後のハイブリッド ファイバー-強化油井セメント-の圧縮強度は、それぞれ 18.4 MPa、28.2 MPa、38.7 MPa でした。標準的な油井セメントと比較して、これらの圧縮強度はそれぞれ 48.94%、24.05%、25.68% 増加しました。{9}ハイブリッド繊維により圧縮強度が大幅に向上しました。繊維の添加は油井セメントマトリックス内のコネクタとして機能し、亀裂の発生を抑制し、マトリックスの強度を向上させます。-しかし、繊維含有量が増加すると、繊維はセメントマトリックス内で不均一に分散し、凝集する傾向があり、セメントマトリックスに対する繊維の補強効果が部分的に相殺されます。具体的には、混合繊維-スチール、ポリプロピレン、竹-をコンクリート中に分散させると、三次元の繊維ネットワークが形成されます。-。これらの繊維は、コンクリートが圧縮荷重を受けたときの亀裂の発生と伝播を効果的に阻止します。鋼繊維は高い強度と剛性を備えているため、圧縮荷重に効果的に耐えて分散し、コンクリートの内部応力集中を軽減し、亀裂の急速な伝播を防ぎます。
まとめ：
コンクリート繊維強化コンクリート (CFRC) は、その独特な機械的特性と耐久性の特性により、さまざまな分野で徐々に応用されています。ハイブリッド繊維強化コンクリート (HFRC) は、橋、道路、海洋構造物、高温施設などに幅広い用途が期待できます。-橋梁建設において、HFRC は構造物の耐久性と耐亀裂性を大幅に向上させ、耐用年数を効果的に延長します。道路や空港の滑走路などの交通量の多いエリアでは、HFRC の耐衝撃性と耐亀裂性により、理想的な材料の選択肢となります。
さらに、HFRC は超-高性能コンクリート（UHPC）-と自己充填コンクリート（SCC）-で特に顕著です。 UHPC は極端な条件下でも優れた耐久性と強度を示しますが、SCC は優れた流動性と自己圧縮特性を備えているため、複雑な構造に適しています。- HFRC の導入により、これら 2 種類の高性能コンクリートの機械的特性、耐久性、加工性がさらに最適化されました。{6}}
HFRC はコンクリートの機械的特性と耐久性を大幅に向上させることができますが、その実用化にはまだいくつかの課題があります。第一に、コンクリート中の HFRC の均一な分布が依然として重要な問題です。ハイブリッド繊維の種類や長さの違いにより、コンクリート中の繊維の分布が不均一になり、特定の領域で性能にばらつきが生じる可能性があります。したがって、コンクリート中にハイブリッド繊維を均一に分散させる方法が、工学用途における技術的な課題となっています。
