5 つの一般的なシャッター マグネットの問題と解決策

シャッターマグネットがグリップを失ったり、早期に故障したり、本来の性能を発揮しなかったりする場合、あなたは一人ではありません。私たちは世界中のプレキャスト コンクリート工場と協力していますが、ほとんどの場合、問題はいくつかの同じ問題に帰着します。このガイドでは、シャッター マグネットの最も一般的な 5 つの問題、その原因、および問題を修正または完全に回避するために何ができるかを説明します。現在の問題のトラブルシューティングを行っている場合でも、次回より賢明な購入を検討している場合でも、このガイドは役に立ちます。

シャッターマグネットについて知っておくべきこと

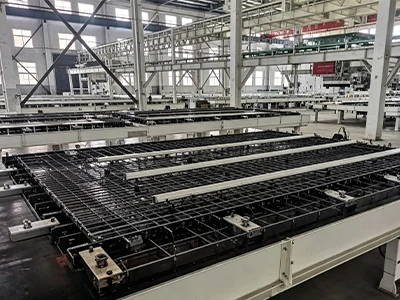

シャッター マグネットは、プレキャスト コンクリートの製造中にスチール鋳造テーブル上の所定の位置にサイド フォームを保持するために使用される切り替え可能な磁気ボックスです。スイッチを押して作動させ、型枠を配置し、コンクリートを流し込み、作業が完了したらリリースして取り外します。穴あけやボルトは不要で、鋳造テーブルを損傷することもありません。簡単そうに聞こえますが、磁石が適切に作られている場合です。しかし、品質が低下すると、磁気コアの弱さや平坦度の低下などの小さな問題でも、金型がずれたり、パネルが間違って製造されたり、生産ラインが停止したりする可能性があります。

最も一般的なシャッター マグネットの 5 つの問題

世界中のプレキャスト工場からのフィードバックに基づいて、以下の問題は日常の生産中に遭遇する可能性が最も高い問題を表しています。それぞれが、型枠の安定性、パネルの品質、生産効率にさまざまな形で影響を与えます。これらの問題を理解すると、軽微な問題がコストのかかるダウンタイムやパネルの拒否につながる前に、何が問題なのかを特定し、適切な修正措置を講じることができます。

問題 1 – 磁力の損失

これは、プレキャスト実稼働環境で最も頻繁に報告される問題の 1 つです。

兆候と症状

コンクリート打設時に側面型枠の位置がずれたり、完成パネルの寸法にばらつきが生じたり、初期性能に比べて磁気保持力が著しく低下したりする。

根本原因

動作温度の上昇が主な原因です。周囲温度が摂氏 80 度を超えると、NdFeB 磁石は不可逆減磁を起こします。 2 番目の主な要因は、原材料の品質が劣っていることです。標準以下のマグネット コアは、仕様規格が許容するよりも大幅に早く吸引力を失います。

解決方法

校正済みの装置を使用して、3 か月ごとに引張力テストを実施します。測定された力が定格容量の 80% を下回った場合は、ユニットを交換してください。実際の性能が記載された仕様を満たしているか、それを超えていることを確認するために、購入前に検証済みの引張力テストのレポートをサプライヤーに要求してください。

問題 2 – 腐食と表面損傷

表面の錆や腐食は、磁気性能と完成したパネルの品質の両方を損なう可能性があります。

兆候と症状

磁石本体の錆びの斑点や酸化、接触面の荒れや穴、スイッチ機構の周囲の目に見える腐食、または型から外すときにコンクリートパネルに錆びの汚れが移っていることに気づきました。

根本原因

ほとんどの腐食は、磁石が適切な保護コーティングなしで高湿度環境に保管されたときに発生します。{0}洗浄中または屋外保管中に水にさらされると、プロセスが加速されます。メーカーの低品質の塗料や亜鉛メッキも、湿気の侵入に対する長期的な適切な保護を提供できません。-

解決方法

磁石を使用しないときは、屋内の乾燥した場所に保管してください。各シフト後は、水ではなく乾いた布で掃除してください。購入前に保護コーティングを検査し、コーティング仕様の文書を請求してください。コンクリート表面の汚染を防ぐために、進行中の腐食が見られる磁石を交換してください。

問題 3 – スイッチ機構の故障

スイッチが故障すると、磁石が適切に作動または解放されなくなり、生産ラインが停止し、安全上のリスクが生じる可能性があります。

兆候と症状

スイッチが回しにくくなったり、位置が固定されているように感じられます。動作中に研削音またはカチッという音が聞こえる。通常の使用中に、磁石が一貫して係合または解放されなかったり、スイッチレバーが完全に壊れたりします。

根本原因

特に大量生産環境では、繰り返しのサイクルによって内部コンポーネントが摩耗します。{0}}コンクリートの塵や破片がスイッチハウジングに入り込み、機械部品に干渉します。低品質のスイッチには、工業用鋳造作業の日常的なストレスに耐えられない劣った材料が使用されています。

解決方法

圧縮空気を使用してスイッチのハウジングを毎月清掃し、蓄積したほこりを取り除きます。スタックしたスイッチを無理に動かさないでください。内部コンポーネントが損傷する可能性があります。シフトごとに各磁石をテストして、スムーズな動作を確認してください。現場で修理を試みるのではなく、欠陥のあるスイッチを備えたユニットを交換してください。

問題 4 – 適用する引っ張り力が間違っている

生産ニーズに対して磁石の保持能力が不十分であると、型枠が不安定になり、パネルの品質に問題が発生します。

兆候と症状

正しく設置されているにもかかわらず、コンクリートの振動により型枠の位置が移動します。同じ設定でも、これまでの経験で考えられるよりも多くの磁石が必要になるか、キャスティング テーブルの異なるセクション間で保持力が著しく異なります。

根本原因

定格引張力の値は、実際の作業環境とは異なる最適な実験室条件下で測定されます。動作温度が推奨限界に近づくか超えると、磁気性能が低下します。振動中の動的荷重下での保持能力は、静的試験結果が示唆するものよりも低くなります。

解決方法

大量に生産する前に、実際の生産条件で磁石をテストしてください。仕様書のみに依存するのではなく、通常の動作温度でのパフォーマンスを検証してください。計算された最低保有要件より少なくとも 15 ～ 20 パーセントの安全マージンを考慮してください。

問題 5 – 型枠テーブルとの互換性が低い

鋳造テーブルの仕様に適切に適合しない磁石は、定格容量に関係なく、適切な保持性能を発揮できません。

兆候と症状

磁石はテーブルのさまざまな領域で一貫して動作しません。テーブルの特定のセクションで保持力が予想よりも著しく弱かったり、マグネット ベースとテーブル表面の間に隙間があり完全に接触できていないことが観察されます。

根本原因

鋳造テーブルの表面状態は、プラットフォーム全体の厚さ、平坦度、または材料組成によって異なります。鋼製テーブルの厚みが不十分だと、磁気回路を十分に完成させることができません。コンクリートの残留物や錆の蓄積による表面の汚染により、磁石とテーブルの間に分離が生じ、有効な保持力が低下します。

解決方法

テーブルの厚さが磁気回路の有効性の最小要件を満たしていることを確認してください。金属との直接接触を維持するために、テーブルの表面を定期的に掃除してください。安定したパフォーマンスを期待する前に、プラットフォーム全体の表面の平坦度を測定し、適切な磁石の取り付けを妨げる偏差に対処します。

シャッターマグネットの問題を防ぐ方法: 専門家のヒント

ほとんどのシャッター マグネットの問題は、適切な取り扱いと定期的なメンテナンスによって回避できます。以下の予防策は、磁石の寿命を延ばし、生産業務全体で一貫したパフォーマンスを維持するのに役立ちます。

プレキャストコンポーネントプラントに当社の型枠用磁気ボックスを選ぶ理由

これらのよくある質問を理解することは、潜在的な問題を効果的に回避する磁気ボックス製品を選択するのに役立ちます。当社のテンプレート磁気ボックスはプレキャスト部品の生産用に設計されており、最大 2100 kg の磁力を持つことが認定されており、摂氏 80 度までの温度でも安定した性能を維持します。各製品には独立したテストレポートが付属しており、工業グレードの腐食保護を受けています。- 2019 年以来、当社は世界中の多数の工場に磁気ボックスを供給し、実際の生産環境で常に優れたパフォーマンスを実証してきました。-詳細な仕様や品質検査基準、マグネットボックスをよくご利用いただいている工場のお客様からの声などをご覧いただけます。
