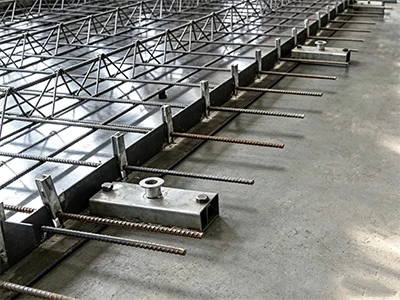

プレキャストコンクリートにおけるシャッターマグネットの 7 つの利点

シャッターマグネットは、サイドフォームをスチール鋳造テーブルに固定するための迅速かつ再利用可能な方法を提供します。溶接や穴あけと比較して、プレキャスト コンクリート製造時の型枠の設置、位置変更、取り外しが容易になります。

さまざまなパネル サイズを生産している工場や金型レイアウトを頻繁に変更している工場では、適切な磁気シャッター システムを使用することで、セットアップ作業を軽減しながら、生産の柔軟性を向上させることができます。以下に、7 つの実際的な利点と、選択する前に考慮すべき重要な要素を示します。

シャッターマグネットとは何ですか?

シャッターマグネットは、プレキャストコンクリート型枠をスチール鋳造ベッドに固定するために使用される切り替え可能な磁気固定装置です。シャッターマグネットボックス、マグネットボックス、プレキャストコンクリートマグネットとも呼ばれます。

このデバイスは通常、永久磁石コア、スチール製ハウジング、起動ボタン、およびネジ付き接続穴で構成されています。ボタンを押すとマグネットコアがスチールベッド側に移動し、強力な保持力を発生します。

磁石は、アダプター、クランプ、またはプレッシャープレートを使用してスチールまたはアルミニウムのサイドフォームに接続できます。コンクリートが硬化し、型枠を取り外す準備ができたら、対応するリリース レバーまたはバールを使用して起動ボタンをスムーズに持ち上げます。これにより、磁石が鋳造ベッドから外れ、取り外して洗浄し、再利用できるようになります。ハンマーでボタンを叩いたり、磁石を直接ベッド表面から無理に引き剥がしたりしないでください。

シャッターマグネットの 7 つの主な利点

迅速なセットアップや簡単な金型調整から、より優れた鋳造台の保護、確実な保持、電源不要の操作、繰り返しの使用、さまざまな型枠プロファイルとの互換性まで、シャッター マグネットはプレキャスト生産全体にわたって実用的な利点を提供します。{0}{1}

より迅速な型枠の設置と撤去

シャッターマグネット型枠の取り付けと取り外しの両方を簡素化します。サイドフォームの位置を合わせた後、作業者は磁気ボックスを配置し、必要なアダプターを接続し、起動ボタンを押して鋼鋳造テーブルに固定します。

脱型後、対応するリリース レバーを使用してボタンを持ち上げ、磁石を解放します。この簡単なプロセスにより、セットアップと解体の手順が減り、必要な補助ツールが減り、日常操作の標準化が容易になります。これは、頻繁な金型準備タスクとタイトな生産スケジュールを伴うプレキャスト プラントに特に役立ちます。

鋼鋳造テーブルを保護します

シャッターマグネットは、スチール鋳造ベッドに永久的な固定点を作成することなく、側面の形状を保持します。これにより、溶接跡、ドリル穴、研削残留物、および繰り返しの表面修復を回避できます。

表面の損傷は洗浄、金型の位置決め、完成したプレキャスト部品の外観に影響を与える可能性があるため、滑らかで平らな鋳造テーブルを維持することが重要です。磁性固定により鋳造ベッドの物理的な変更が軽減されるため、メンテナンスの必要性が軽減され、長期の生産使用に備えてテーブルを保存するのに役立ちます。-

金型レイアウトの調整が容易に

プレキャストコンポーネントの寸法、開口部、エッジの位置はプロジェクトごとに異なる場合があります。シャッター マグネットを使用すると、金型構造全体を再構築することなく、固定ポイントを解放し、サイド フォームを新しい位置に移動し、再度固定することができます。

これにより、鋳造テーブルを壁パネル、床スラブ、梁、柱、カスタマイズされたコンクリート要素に簡単に適合させることができます。これは、短期間の生産、プロジェクトベースの注文、および複数の製品寸法に同じ鋳造ベッドを使用する工場に特に役立ちます。-

注湯時や振動時の確実な保持

生コンクリートは側面型枠に対して側圧を発生させますが、振動により追加の動きを引き起こす可能性があります。正しく選択された型枠用磁石は、注入および圧縮中に型枠を安定に保つのに役立ちます。

確実な保持は、磁石の記載された力以上に依存します。型枠の高さ、コンクリートの圧力、磁石の量、固定位置、アダプターの強度、鋳物テーブルの厚さをすべて考慮する必要があります。-注ぐ前に、磁石を完全に作動させ、スチール表面に対して平らに設置して、確実かつ一貫した固定をサポートする必要があります。

外部電源不要の簡単操作

標準的なシャッターマグネットは永久磁石コアを使用しており、電気、バッテリー、油圧ユニット、または空気圧接続を必要としません。配置したら、作業者は起動ボタンを押して磁石を鋼鋳造テーブルに固定します。

この自己完結型の設計により、鋳造ベッド周囲のケーブル、ホース、追加の電源装置の必要性が軽減されます。{0}これにより、磁気ボックスがさまざまな生産ステーションで使いやすくなり、プレキャスト工場での毎日の型枠の固定が簡素化されます。

再利用可能なシャッターマグネット

シャッター マグネットは、型から取り外した後に解放され、後の生産サイクルで再度使用されるように設計されています。単一位置固定コンポーネントとは異なり、これらは 1 つの金型レイアウトや 1 つのプレキャスト要素サイズに永続的に関連付けられるわけではありません。

生産要件の変化に応じて、同じ磁気ボックスを他の鋳造テーブルの位置に再割り当てできます。{0}この繰り返しの使用により、プロジェクトごとに新しい固定金具を準備する必要性が減り、工具の消費量の制御に役立ち、工場の既存の型枠設備の長期的な価値が向上します。-

さまざまな型枠プロファイルに対応

シャッター マグネットを適切なアダプター、ブラケット、プレッシャー プレートと組み合わせて、さまざまなスチールやアルミニウムのサイド フォーム プロファイルに接続できます。{0}}磁気ボックスは鋼鋳造テーブルに取り付けられ、接続アクセサリが保持力を型枠に伝達します。

アクセサリは、型枠の形状、高さ、固定点、および必要なサポート方向と一致する必要があります。 -標準以外のプロファイルの場合、カスタマイズされたアダプターにより接触が改善され、力の伝達がより安定する場合があります。これにより、同じ磁気ボックス モデルで幅広いプレキャスト生産アプリケーションに対応できるようになります。

シャッターマグネットの選び方

定格保持力のみでシャッターマグネットを選択すると、システムが過大になったり、不必要なコストが発生したりする可能性があります。適切なモデルは、型枠、鋳造テーブル、コンクリート圧力、アダプター、生産プロセスに適合する必要があります。

型枠の要件を確認する

型枠の材質、プロファイル、高さ、長さ、接続位置から始めます。側面の形状が高いとてこの力が大きくなりますが、長いまたは柔軟な形状ではより多くの固定点が必要になる場合があります。スチール、木製、アルミニウムの型枠にも、異なるアダプター設計が必要です。

コンクリートの圧力と振動を考慮する

打設中に生コンクリートが側面型枠を押し、振動がさらに動きを加えます。必要な保持力を決定するときは、注入高さ、コンクリートの粘稠度、振動方法、型枠の剛性を考慮する必要があります。

鋼鋳造テーブルの確認

シャッターマグネットは、適切な磁性鋼の表面で機能する必要があります。テーブルは十分な厚さ、良好な平面度、およびマグネット ベースとの完全な接触を備えている必要があります。コンクリートの残留物や不均一な接触により、実際の生産時に利用できる保持力が低下する可能性があります。

正しいアダプターと一致する

アダプターは磁石からの磁力をサイドフォームに伝達します。曲がったり緩んだりすることなく、型枠の高さ、輪郭、接続点と一致している必要があります。特殊なプロファイルの場合は、カスタマイズされたアダプターを評価できるように、図面またはアプリケーションの写真を提供してください。

磁石の量と間隔を決定する

すべての金型に適した普遍的な間隔はありません。適切な量​​は、型枠の長さ、高さ、剛性、コンクリートの圧力、振動条件によって異なります。手配を完了する前に、実際の生産条件での試用セットアップを推奨します。

作業環境を確認する

標準的なシャッター磁石の場合、使用温度は 80 度以下に保ってください。温度が 80 度を超えると、磁気保持力が低下し、製造中の型枠の安全性が低下する可能性があります。過剰な熱に長時間さらされると、不可逆的な減磁や磁気コア、接着剤、シール、または内部コンポーネントの損傷が発生する可能性があります。

蒸気硬化やその他の高温プロセスの場合は、使用前に実際の温度と曝露時間をサプライヤーに確認してください。{0}適切な高温ソリューションを推奨できるように、硬化条件、型枠の図面、鋳造台の厚さ、用途の詳細も提供する必要があります。-

シャッターマグネットのメンテナンス方法

適切なメンテナンスを行うと、保持力が維持され、シャッター マグネットの耐用年数が長くなります。各生産サイクルの後に、底面を清掃し、磁石と鋳造テーブルの間に空隙を形成する可能性があるコンクリート残留物、ほこり、金属粒子を除去します。

適切なスクレーパーまたはクリーニング クロスを使用し、ハウジングや起動ボタンをハンマーで叩かないようにしてください。マグネットをテーブルから直接引っ張るのではなく、必ず正しいリリース レバーを使用してマグネットを解放してください。また、ハウジング、ボタン、ネジ穴、接触面に変形や損傷がないか定期的に検査する必要があります。

保管する前に、磁石を清潔で乾燥した状態に保ってください。落下、衝突、またはユニット間の制御不能な吸引を防ぐために、必要に応じて防錆処理を施し、慎重に保管してください。

結論

シャッターマグネットにより、プレキャスト型枠の設置がより迅速かつ柔軟になり、再利用が容易になり、鋼鋳造ベッドでの溶接や穴あけが削減されます。信頼性の高い性能は、磁石を型枠の高さ、コンクリートの圧力、鋳造床の状態、アダプター、生産環境に適合させるかどうかによって決まります。{1}当社はさまざまな保持力オプションを提供しており、図面や用途のニーズに基づいてアダプターをカスタマイズできるため、安定した再現性のあるプレキャスト生産の実現に役立ちます。-
