型枠マグネット

プレキャストコンクリート磁気型枠サイドモールドの購入方法は？

1. プレキャストコンクリート磁気型枠の技術図面をご提供ください。図面に従って磁気型枠を製造いたします。

2. 図面がない場合は、U プロファイル MagSwing シャッター磁気システムの項目を選択してください。

3. お客様のために特別にデザインします:

①プレキャストコンクリート部​​材の高さを教えてください

②ロボットアーム/ガントリーシステムに適合しますか？それとも手動で操作しますか？

③ロボットシステムの場合、型枠を穴で区別するか、底で区別するか？

④下の場合、どのくらいのプレス強度が必要ですか？参考までに、GME-900の場合は35KG、GME-1800とGME-2100の場合は100KGのプレス強度が必要です。

⑤型枠の積み重ねには以下のような要件がありますか？

顧客事例の表示:

プロジェクト	製品	時間	描画
ローリストン・ルイス・アソシエイツ	型枠マグネット （3.2m, 2.83m）	2020-11-12
グラブナー ベルトフェティグテイルシステム	型枠マグネット （0.75m, 1m, 1.5m, 1.75m, 3m, 3.98m）	2023-05-09
ワイトヴォルニア マテリアウフ ブドウラニッチ テレストロップ システム G. ラジコフスキー	型枠マグネット （1m, 2m, ）	2023-05-09
LTPエンジニアリングSDN BHD（716782-A）	型枠マグネット （3.5m, 2.1m, 1.5m, 0.9, 0.6）	2023-04-10

プレキャストコンクリート用磁気シャッターおよび型枠システム:

磁気シャッターシステムは、プレキャストコンクリート業界ではヨーロッパで成熟した技術であり、厳しい実地テストでその優れた品質が実証されています。中国では、プレキャストコンクリート業界は新しく、約 5 年前に始まりました。継続的な開発を通じて、当社はあらゆる分野で柔軟、迅速、安全、効率的に使用できるモジュール型枠システムを開発しました。そして、コスト効率の高いソリューションと手頃な価格の品質のため、ますます多くのヨーロッパのプレキャストコンクリート要素メーカーが、システム全体のサプライヤーではなく、中国から磁気型枠をサイドで購入しています。

この型枠システム、U プロファイル シャッター システムは、磁気張力機構を内蔵した型枠プロファイル (スチール) で構成されており、さまざまな型枠で使用できます。特に、フィリグラン ダブル ウォールや格子桁天井の製造に適しています。張力機構によって、プロファイル (層が削られている) がシャッターの底に引き寄せられ、製造されたアイテムの正確なエッジが管理されます。システムは 1 つのユニットであるため、測定ミスは発生しません。簡単かつ迅速に操作できるため、作業の安全性が向上します。対応するレバーを使用すると、システムはシャッターの底から簡単に取り外して取り外すことができます。

GME マグネティック フォームワーク システムは、クラスで最も軽量、安全、かつ最も多用途なフレーミング システムを提供することで、建設業者の成功をサポートすることに尽力しています。最先端のコンクリート支保工システムを備えた GME のフレキシブルなハンドセットおよびモジュール式スラブ形成機器は、最も重く、最も詳細なプロジェクトをサポートでき、販売またはレンタルでご利用いただけます。

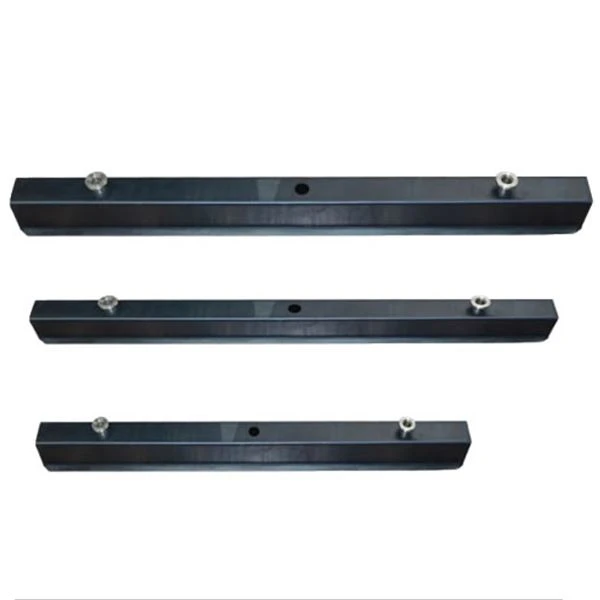

Uプロファイル磁気シャッターシステムU60

• この型枠システムは、磁気張力機構を内蔵した型枠プロファイル (鋼 Q235) で構成されており、さまざまな型枠で使用できます。特に、二重壁や格子桁天井の製造に適しています。

• 張力機構により、プロファイルは型枠の底に引っ張られ、製造されたアイテムの正確なエッジが管理されます。システムは 1 つのユニットであるため、測定ミスは起こりません。簡単かつ迅速な操作により、作業の安全性が向上します。対応するレバーを使用すると、システムは型枠の底から簡単に取り外して取り外すことができます。

• テンション機構とハンドルノブ、テンション機構と型枠を別々に配置することで、コンクリート工程中に型枠と磁石に作用する力が吸収されます。

• 内蔵の張力要素は安全な位置に配置されているため、型枠システムは汚れに対してそれほど敏感ではありません。

• GME 型枠システムは、高性能の強力なネオジム磁石 (900KG) と U 鋼プロファイル (3mm と 4mm) を挿入して組み立てられ、2 つの部品が壊れないように溶接されています。

• プロファイル内にコンクリートが入り込むことはできません。

• 天井板および二重壁の製造に最も適しています。プレキャストコンクリート製造用の汎用システムです。必要な用途分野に応じて、さまざまなモデルが用意されています。

• 位置決め、固定、リリースが簡単。高速、安全、効率的。

• 60mm、65mm、70mm、85mm、100mm、150mm、200mm のさまざまなパネル高さに適しています。ご要望に応じて、特別な高さの磁気型枠プロファイルも入手できます。

• 磁石を個別に配置する必要がないため、時間の節約になります。

• ご要望に応じて様々な長さをご用意しております。

• 当社のプロファイルでは面取りオプションが利用可能です。エッジには 3 つのオプションがあります。

• 高品質のプレキャストコンクリート要素を製造するための、費用対効果が高く効率的なソリューション。

注意: 最初にオイルに使用する前に、プロファイルを凹ませてください。

積み重ねを可能にし、磁性型枠同士がくっつくのを防ぐため、ノブは耐磁性素材で作られています。また、倉庫やロボット対応にも納品可能です。

欠陥のある古い型枠は、3 本のネジを外すだけで簡単に交換できます。

要求に応じて形状と寸法を縮小します。

磁気型枠システムは、高さ 400 mm までのあらゆる形状の平らなコンクリート製品を生産するように設計されています。コンクリート製品の製造における磁気型枠により、設置時間が大幅に短縮され、最終的な製造コストが削減されます。

• クラッディング、サンドイッチ壁、ソリッド壁、スラブの体系的な生産に適しています。

• サイズに配慮した設計で、長さは最大 3.98 メートル、高さは 60 mm から 400 mm までご用意しています。

凸型磁気型枠システム

タイプ	長さ	身長	幅	マグネット
A
	2670	120	130	2
	2700	120
	2760	100, 120, 150, 200
	2790	200
	3000	100, 120, 150, 200
	3030	150, 200
	3160	100, 120, 150, 200
	3190	100, 120, 150, 200
B
	3030	100, 120, 150, 200	130	2
C
	2670	100	130	3
	2700	100		3
	2760	100, 120		3
	2790	100, 120		3
	3000	100		3
	3030	100, 120, 150		3
	3160	100, 120, 150		3
	3190	100, 120, 150		3
D	300	400	200	1
	500			1
	540			1
	820			2
	1000			2
	1040			2
	1120			2
	2000			2
	3000	140	60	3
		50	70	3
		100,120,150	120	3

マグネット型枠の利点:

1. コンクリート型枠マグネットを使用すると非常に便利で、建設作業員は地面にコンクリート型枠を構築し、アダプタ付きの 2 つの六角ボルトをコンクリート型枠に取り付けることができます。

2. コンクリート型枠マグネットを使用すると、作業者はコンクリート型枠を油圧プラットフォーム上に保持し、コンクリートの壁を構築して保管し、使用中にフォークリフトとクレーンを使用して壁を運ぶことができます。

3. 軽量ですが、吸引力が強く、手動およびロボットアーム/ガントリーシステムの両方に使用できます。

4. 成形および再成形の時間を短縮し、清掃が容易になり、最終的なプレキャストコンクリート要素の品質が向上します。

磁気型枠パッケージ

2020年10月13日に日本に発送された型枠用マグネット

防錆保護

底部構造

内部パッケージ

木箱入りパッケージ

磁気型枠のテスト

工場展示:
