吊り上げ、接続、固定、高品質の鋼製プレキャストコンクリートスリーブ

バレルスリーブは、梁、トラス、壁、床、ガードレールなどのプレキャストコンクリート構造に幅広く使用できます。コンクリートに強度を伝達するには、内側にプラスチックキャップが付いた穴に曲げた鉄筋を挿入する必要があります。

1.製品紹介

最も広く使用されているのは鉄筋ジョイントグラウトスリーブであり、次にリフティングスリーブが使用されています。

Lifting, Connecting, Fixing, High Quality Steel Precast Concrete Sleeve12

2.製品パラメータ（仕様）

リフティングソケット

ストレートスリーブは、梁、トラス、壁、床、ガードレールなどのプレキャストコンクリート構造に広く使用されています。コンクリートに強度を伝達するには、内側にプラスチックキャップが付いた穴に曲げた鉄筋を挿入する必要があります。

サイズ	引く	仕様（mm）
サイズ	（KG）	長さ
ラウンド12	500	40
ラウンド16	1200	54
ラウンド20	2000	69
24ラウンド	2500	78
ラウンド30	4000	103
36番ラウンド	6300	125
42番道路	8000	145
52番道路	12500	195

その他の長さは、お客様のニーズに合わせてカスタマイズできます

安全係数3:1

ステンレス鋼SS304、SS316も要件に応じてカスタマイズできます

ヘビーデューティーフットアンカーソケット

ロadグループ	安全荷重	仕様（mm）
（トン）	（トン）	長さ	ワイヤーロープ径
ラウンド12	1.3	130	10
ラウンド16	2.5	200	14
ラウンド20	4.0	258	18
24ラウンド	5.0	325	20
ラウンド30	7.5	400	24
36番ラウンド	10.0	475	28
42番道路	12.5	550	34
52番道路	15.0	575	34
その他の長さは、お客様のニーズに合わせてカスタマイズできます安全係数3:1

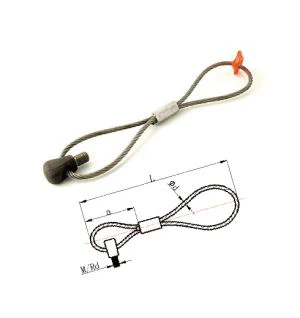

リフティングループ

サイズ	仕様（mm）
サイズ	長さ	スチールロープの直径	ねじ長さ
12 位	155	6	20
16 位	155	8	24
20代	215	10	33
M/Rd24	255	12	36
30代	300	14	54
Ｍ/Ｒｄ３６	340	18	67
Ｍ/Ｒｄ４２	425	20	78
Ｍ/Ｒｄ５２	480	24	95

3.製品の特徴と用途

Lifting, Connecting, Fixing, High Quality Steel Precast Concrete Sleeve62

1. 最適化されたサイズのため、新しいスリーブハンガーは非常にスリムで、特にプレハブの薄壁部品に適しています。吊り上げシステムは、特別なホイストまたはフリップホイストを使用して吊り上げます。または、アダプターをねじ込み、ユニバーサルスプレッダーを使用して数秒で部品を持ち上げて輸送することもできます。

2.スリーブハンガーの耐荷重が向上しました。既存のスリーブリベットと比較して、より多くの利点があり、耐荷重は250kNまで拡張されています。スリーブには、ほこりの侵入を防ぐためのネジナットが付いています。

3.鋼製スリーブは、接続シリンダ本体、底部支持フレーム、力伝達フレーム、力受フレーム、支持システム、供給ポート、圧力リリーフポートで構成され、接続シリンダは、鋼製スリーブとシールド構造鋼リングを接続するためのトランジションピースシリンダです。

4.鋼製スリーブは、接続シリンダ本体、底部支持フレーム、力伝達フレーム、力受フレーム、支持システム、供給ポート、圧力リリーフポートで構成され、接続シリンダは、鋼製スリーブとシールド構造鋼リングを接続するためのトランジションピースシリンダです。

5.吊り上げ前に、吊り点溶接部の補強が確実でしっかりしているか、吊り点の位置が合理的で実行可能か、索具が損傷していないか、設備が所定の位置にあるか、周囲の環境安全要因が吊り上げ要件を満たしているかを確認します。

4 アプリケーションの表示
