リフティングクラッチの簡単な紹介:

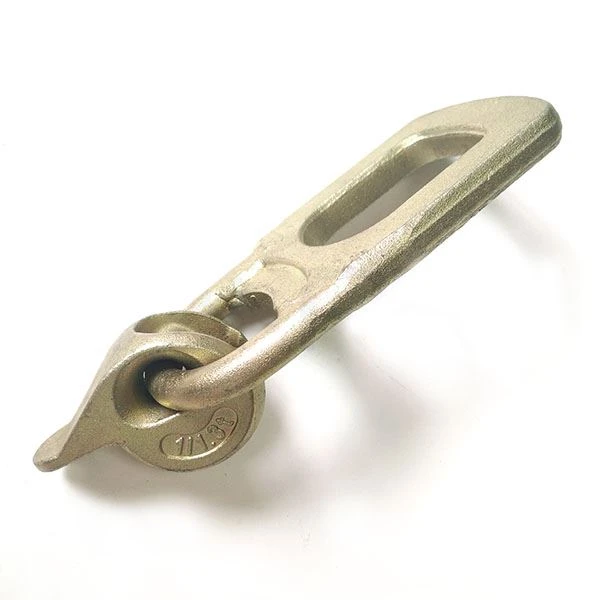

リフティングクラッチは、DogBone リフティングクラッチとも呼ばれます。突出したレバーアームと高強度のベイルを備えた本体で構成されています。本体には、DogBone リフティングアンカーのヘッドと噛み合う「T」スロットがあります。本体とベイルの組み合わせによる回転機能により、プレキャストパネルを荷重がかかった状態で持ち上げたり、回転させたり、傾けたり、回転させることができます。GME リングクラッチはシャックルとクラッチヘッドで構成され、シャックルはどの方向にも自由に移動できます。

各荷重グループのクラッチは、凹み形成部の形状と一致し、鋳込み式吊りアンカーのヘッドに係合するロックボルトを組み込んでいます。リングクラッチは、互換性のある設計と、アンカータイプと荷重グループのマーキングによって吊りアンカーに適合しています。一致するコンポーネントのみが一緒にフィットします。

リフティングクラッチのヘッドが凹部とアンカーヘッドに挿入されると、ボルトがアンカーをリフティングクラッチのヘッドからロックダウンします。リフティングクラッチの鋳造ヘッドは、機械的動作を改善するために特別なヘッド処理が必要です。鍛造ボルトにはヘッドと同じ材料が必要です。リフティングクラッチフックは十分な厚さと高強度鋼で作られています。溶接されたリフティングクラッチフックは、X線機械による承認を受けるために高品質で深くなければなりません。

リフティングクラッチの材質は何ですか?

GME Precast は、精密鋳造と鍛造により、高品質の 35CrMoV 特殊鋳造ヘッドクラッチと鍛造ボルトを備えた CE 認証のリフティングクラッチ (リングクラッチ) を製造し、安定した品質と高性能を確保しています。スーパーキャスト合金ロックリング。リフティングリングは鍛造合金鋼です。100% 亀裂テスト済み。安全係数 5:1。

コンクリートリフティングクラッチは、リフティングアンカー専用に設計され、承認されています。

● さまざまな作業負荷制限範囲でご利用いただけます。

● 凹部内の正しいアンカーのヘッドに接続されている限り、システムがどの方向でも負荷を受けている間、クラッチが自然に外れることはありません。リフトが完了し、負荷が解放されると、クラッチは迅速かつ簡単に外されます。

● リフティングアイが AS 3850 – 2003 に準拠するには、識別マークが必要です。

● リフティングアイは、AS 3850–2003 に従って 12 か月ごとに耐荷重テストを受ける必要があります。

● リフティングアイの FOS (安全率) は、AS 3850 – 2003 で 5 以上です。

クラッチの表面処理と保護：

顧客の詳細な要求に応じて、溶融亜鉛メッキ、電気亜鉛メッキ、スプレー塗装（黄色など）で着色および保護します。

ブランド、作業負荷制限、バッチ番号がマークされており、品質を追跡でき、作業者の操作に非常に便利です。顧客の要件に応じて、特別な仕様とマークを作成できます。

米国標準リフティングアイの寸法と仕様（適合機種：ALP リフティングピンアンカー)

スタイル1: リフティングクラッチ


いいえ。	荷重範囲	A	B	C	D	E	F	G	H	緊張時の究極の能力 (ポンド)	重さ (ポンド)
GMELPLE1T	1T-13.T	1-3/4''	7/8''	2-3/4''	15/32''	1-5/16''	2-1/8''	2-1/8''	1-1/16''	13000	2
GMELPLE2T	1.5T-2.5T	2-1/8''	1''	3-3/8''	11/16''	1-5/8''	2-9/16''	1-1/2''	1-1/2''	25000	3.34
GMELPLE4T	3T-5T	2-5/8''	1-15/32''	3-7/16''	29/32''	2-1/4''	3-3/8''	3-1/2''	2-1/16''	50000	7.57
GMELPLE8T	6T-10T	3-1/8''	2''	4-3/8''	1-1/4''	2-15/16''	4-1/2''	4-1/2''	2-5/8''	100000	22.15
GMELPLE20T	12T-20T	4-3/8''	2-13/16''	5-15/16''	1-11-16''	4-3/8''	5-5/8''	5-3/4''	3-7/16''	202222	44.76

スタイル2: リングクラッチ


いいえ。	負荷Rアンジュ	A	B	C	D	E	F	G	H	緊張時の究極の能力 (ポンド)	重さ (ポンド)
QL001	2T-3T	2-1/4''	1-1/16''	2-3/4''	1/2''	1-1/8''	3-1/8''	3''	2-1/2''	30000	3.57
GMQL002 型番	4T-6T	2-5/8''	1-1/2''	4-1/2''	3/4''	1-7/16''	4-1/8''	4-1/8''	3''	60000	8.04
ＧＭＥＱＬ００３	8T-12T	3''	1-15/16''	5-3/8''	15/16''	2''	5-5/16''	5-5/16''	3-3/8''	120000	20.57
GMQL004 型番	12.5T-22T	4-7/8''	2-5/8''	6-3/8''	1-3/8''	2-7/8''	8-1/8''	8-1/8''	3-7/8''	220000	59.77

定格荷重には 5:1 の安全係数があります。

中国製リフティングクラッチの寸法と仕様（GPSより）：


コード	荷重グループ(T)	a	b	c	g	h	t	l	m
コード	荷重グループ(T)	(ミリメートル)
GME1301-1.3	1.3	47	75	20	71	11	12	188	7
GME1301-2.5	2.5	59	91	25	86	16	14	230	8.5
GME{0}}.0	5	70	118	37	88	21	16	283	10
GME1301-10	10	88	160	50	115	30	25	401	14
GME1301-20	20	106	180	75	135	41	30	506	21
GME1301-32	32	172	272	100	189	52	40	680	28.5
GME1301-45	45	179	349	100	192	52	40	676	28.5

プレキャストリフティングクラッチとリフティングアンカーを使用してパネルを持ち上げる方法は?

①Liプレキャストコンクリート用の吊り上げクラッチは、クラッチスロットをアンカーの上に下げ、クラッチタブをコンクリート表面に接触するまで回転させることによって吊り上げアンカーに取り付けられます。

②荷が持ち上げられ、アンカーに最大張力が掛かります。

パネルが垂直位置に回転すると、クラッチがコンクリート表面に接触し、これにより持ち上げ力がコンクリートに伝達されます。アンカーはクラッチが隙間から滑り落ちるのを防ぎます。

④タブがコンクリート面から30度以上上昇しない限り、タブから持ち上げても安全です。

use the precast lifting clutch

安全のためにリフティングアイとリフティングクラッチを定期的に点検し、メンテナンスするにはどうすればよいでしょうか?

すべての重要な寸法は、GME が設計および製造したコンポーネントに固有のものであり、テストを通じて検証されます。

クライアントは使用頻度に基づいて検査プログラムを決定する必要があります。

リフティングアイまたはリフティングクラッチは、誤った取り扱い、過負荷、摩耗、およびリフティングアイの許容荷重定格に悪影響を及ぼす可能性のあるその他の要因にさらされる可能性があります。

したがって、リフティングアイは指定された担当者によって定期的に検査され、その全体的な状態と摩耗の程度を評価することが重要です。

• 作業現場から戻ったらすぐに、リフティングアイまたはリフティングクラッチを点検する必要があります。

• 使用頻度に応じて、定期的に追加の一般検査を実施する必要があります。

• 以下の検査基準を満たさないリフティングアイは、直ちに使用を中止し、破棄する必要があります。検査文書は、リフティングアイの耐用期間中保管する必要があります。

リフティングアイ、リフティングヘッド、ベイル、ベイルループ – チャート – 重要な寸法チェック


コード	荷重範囲グループ(T)	B（分）	D (分)	G (分)	H (分)
1T	1-1.3T	0.55"	0.51"	0.22"	0.41"
2T	1.5-2.5T	0.69"	0.71"	0.24"	0.49"
4T	3-5T	1.10"	0.97"	0.31"	0.73"
8T	6-10T	1.42"	1.28"	0.50"	1.03"
20T	12-20T	2.21"	1.87"	0.79"	1.29"

協力事例

会社	製品	時間	写真
スタインバウアーLLC	昇降システム	2022-01-05
コアテックインターナショナル株式会社	7000KGリフティングシステム	2023-01-31

リフティングクラッチの応用

通常、リフティングクラッチは、プレキャストコンクリート工場でリフティングアンカーと一緒に使用され、プレキャストコンクリート壁、プレキャストコンクリートスラブ、階段、およびその他のプレキャストコンポーネントを持ち上げます。これにより、人力と材料資源を大幅に節約できます。

リフティングクラッチの生産上の利点は何ですか?

イノベーションと自動化 - 当社のコアコンピタンス、生産能力

15 年の経験、作業場面積 15,000 平方メートル、60% が半自動、30% が自社製機械。

Lifting Clutch factory

当社は20+ の有名ブランドを OEM ベースで製造しているため、緊急の需要に備えて 150 万ドル相当の材料在庫を常時保有しています。

生産技術

たった 1 回のストロークで、ヘッドとフットの両方が鍛造されます。ダブルヘッドの場合でも 3 倍の速度で鍛造され、加熱エネルギーが 60% 節約され、精度が大幅に向上します。

自動化 + 高速ドリルとねじ切りの利点、3 倍の速度、優れた品質の保証。

自動溶接により、故障率ゼロと高効率が保証されます。

工具製作所: 20+ CNC マシン: すべての金型と特殊機械は自社製で、非常に効率的です。

Tooling workshop

サンプルルーム

Sample Room

リフティングクラッチではどのような検査項目が実行されますか?

GME の品質管理への取り組みは、最適な製品品質、お客様の設計への厳格な準拠、そしてお客様のコスト削減を保証するように設計されています。最初の製品サンプルの提出から完全な生産まで、当社の QC スタッフは常に製品品質を向上させる方法を模索しています。当社は常に製造プロセスや材料の問題に対処し、スタッフの専門知識を向上させて最高品質の製品を確保しています。
